塑木復(fù)合材料兼具木材的生態(tài)性和塑料的可加工性，是一類生態(tài)環(huán)保材料。然而，由于熱塑性塑料的燃燒熱值高，塑木復(fù)合材料內(nèi)的燈芯效應(yīng)明顯，其對(duì)火焰的高敏感性限制了其應(yīng)用范圍。

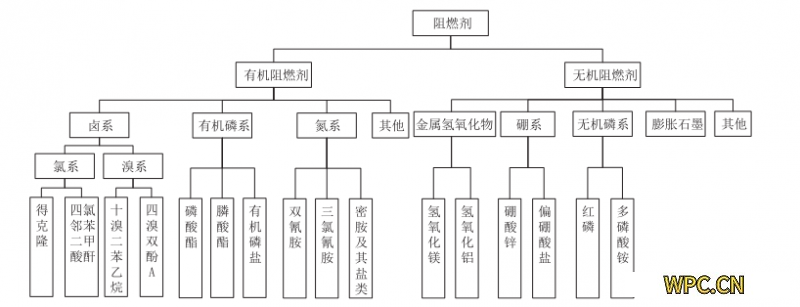

對(duì)塑木復(fù)合材料進(jìn)行阻燃處理，使其達(dá)到相應(yīng)的阻燃級(jí)別，可進(jìn)一步提升其市場(chǎng)價(jià)值。近年來(lái)，關(guān)注阻燃劑與表面改性技術(shù)的協(xié)同作用，提高阻燃性能和效率已成為學(xué)術(shù)界研究的熱點(diǎn)。增強(qiáng)塑木復(fù)合材料阻燃性能的主要方法有3種：第1種，在生產(chǎn)前將木質(zhì)纖維素類天然纖維與阻燃劑一起在高壓釜中浸漬；第2種，在復(fù)合材料生產(chǎn)過(guò)程中以液體或固體形式添加阻燃劑；第3種，在復(fù)合材料中加入無(wú)機(jī)納米顆粒。這3種引入阻燃劑的方法是最常見(jiàn)的方法，常用阻燃劑及其分類。
據(jù)報(bào)道,用氨基改性聚磷酸銨（MAPP）和咖啡酸（CA）制備了一種咖啡酸修飾的聚磷酸銨基阻燃劑（MAPP-CA），研究了聚磷酸銨（APP）和MAPP-CA兩種不同的阻燃劑對(duì)塑木復(fù)合材料阻燃性能的影響，結(jié)果表明：APP和MAPP-CA均賦予了塑木復(fù)合材料良好的阻燃性能，MAPP-CA的阻燃效果優(yōu)于APP;向生物炭/木材/塑料復(fù)合材料中分別添加無(wú)機(jī)阻燃劑Mg（OH）2和Al（OH）3并研究其阻燃性能。結(jié)果表明：Mg（OH）2和Al（OH）3都能明顯改善材料的阻燃性能，Mg（OH）2的阻燃效果優(yōu)于Al（OH）3 ，Al（OH）3降低了材料的力學(xué)性能，而Mg（OH）2能明顯提高材料的拉伸和沖擊強(qiáng)度，當(dāng)Mg（OH）2的添加量為40%時(shí)，阻燃效果最好，由此還可得知部分阻燃劑會(huì)改變材料的強(qiáng)度。WANG等采用APP作為阻燃劑對(duì)發(fā)泡聚氨酯/木粉復(fù)合材料（F塑木復(fù)合材料）進(jìn)行阻燃處理，分別采用添加和浸漬的方法制備復(fù)合材料。結(jié)果表明：浸漬阻燃處理后的 F塑木復(fù)合材料 具有更好的阻燃效果，APP 增強(qiáng)了F塑木復(fù)合材料的防火性能，說(shuō)明不同類型的阻燃處理會(huì)對(duì)材料的性能產(chǎn)生不同的影響;通過(guò)3-氨丙基三乙氧基硅烷（KH550）水解縮合制備八氨丙基POSS（OA-POSS），然后再通過(guò)熔融共混法制備了OA-POSS/WF/PP 復(fù)合材料。對(duì)復(fù)合材料進(jìn)行的阻燃性能測(cè)試分析表明：添加OA-POSS可提高復(fù)合材料的極限氧指數(shù)（LOI）值，增加添加量會(huì)提高材料的LOI 值。燃燒實(shí)驗(yàn)表明：OA-POSS可在一定程度上減少材料的熱釋放速率與總熱釋放量，提高復(fù)合材料的殘?zhí)苛浚珜?duì)材料的煙釋放沒(méi)有明顯的降低效果，OA-POSS的加入量越大，材料的阻燃性能越好。
